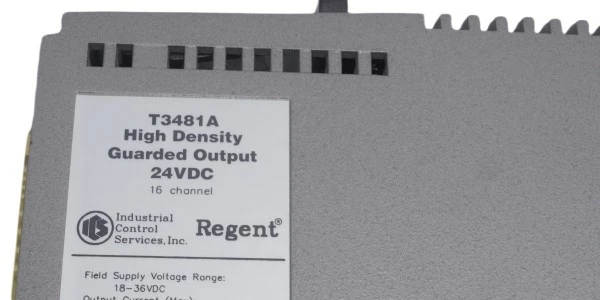

Rockwell ICS Triplex T3481A megfigyelt őrzött kimeneti modul

Áttekintés

A megfigyelt őrzött kimeneti modulok az őrzött vezérlő és a vonalfigyelést biztosítják a tizenhat mezőterheléshez. Három típusú modul áll rendelkezésre a 24 VDC, 110 VAC vagy 120 VDC terepi tápegységből működő kimenetekhez. A tesemodulokat őrzöttnek nevezzük, mivel az egyes modulok kétdennyes kialakítása biztosítja, hogy a ThemoDule -ban egyetlen hiba sem veszi igénybe a kimenetet. A thesemodules a kimeneti mező vezetékeit is figyelemmel kíséri a nyitott és az áramköri hibákra. Az egyedi kimeneti sor állapota elérhető az alkalmazásprogramok.

Email:sales7@apterpower.com

WhatsApp:+8618030175807(Telefon)

Gyártó: ICS Triplex

Modell:T3481A

Típus: Megfigyelt őrzött kimeneti modul

Kimeneti csatornák: Több függetlenül megfigyelt kimenet

Feszültségtartomány: ipari minőségű teljesítményhez tervezték

Jelenlegi kapacitás: Támogatja a nagy terhelésű alkalmazásokat

Diagnosztika: Folyamatos önellenőrzés és hibafelismerés

Redundancia: Hármas moduláris redundancia (TMR) támogatás

Kommunikációs protokoll: kompatibilis az ICS triplex vezérlő rendszerekkel

Tanúsítások: megfelel az ipari biztonsági és megbízhatósági előírásoknak

AICS Triplex T3481aegy nagyteljesítményű, ellenőrzött őrzött kimeneti modul, amelyet biztonsági kritikus és nagy rendelkezésre álló ipari vezérlőrendszerek felhasználására terveztek. Biztosítja a megbízható jelátvitelt, miközben átfogó diagnosztikát és hibatoleranciát biztosít. A modult általában olyan iparágakban használják, mint az olaj és a gáz, az energiatermelés, a kémiai feldolgozás és a gyártás, ahol a biztonság és a redundancia kiemelkedő fontosságú.

A processzor modulok hármas Write Data Commandsover -t küldenek az I/O Safetybus -nak a megfigyelt őrzött outputmodul -nak. A kimeneti modul fedélzetén a háromszoros adatok két független választópolgárnak szólnak, amelyek szavaztak a szavazott adatokkal, a programozható GATE -tömbök (FPGA). Mindegyikfpga önállóan működteti a két kimeneti vezérlőkapcsolat egyikét. A két kimeneti kapcsoló sorban van csatlakoztatva a terheléssel.

Ha mindkét kimeneti kapcsoló be van kapcsolva, az áram átfolyik a kimeneten, és energiát ad a mezőterhelésnek. Ha valamelyik kapcsoló ki van kapcsolva, az áram nem áramlik át a kimeneten, és a terhelés táplálkozik. A sorozat kimeneti kapcsolóinak és az önálló meghajtójelek kombinációja a theload hibabiztos aktiválását eredményezi. Az egyes hibák csak az egyik kimeneti meghajtó vagy kapcsolót érinthetik.

Amikor egy kimeneti kapcsoló meghibásodik. A modul meghibásodását automatikusan észlelik, és a Themodule eltávolítható és kicserélhető megszakításos vezérlés nélkül.

Az automatikus tesztelést a megfigyelt őrzött modulokon, valamint a terepi terhelési csatlakozásokon végezzük.

Modul tesztelés

Az őrzött outputmoduls minden szavazó- és FPGA logikai szakaszát a processzor modulok automatikusan tesztelik. Az adatait az I/OsafetyBus három lábán keresztül küldjük, hogy meghatározzuk, hogy a modul szavazóinak Ableto -e a helytelen adatokat. A javítással szavazó eredmények visszaadásának elmulasztása a processzorokhoz I/Omodule hibajelzést hoz a processzor modulokban és az amodulok hibajelzését az I/O modulnál. Ez a kód lehetővé teszi, hogy a vezérlő a modul típusa telepítve van minden I/O alváz -nyílásba, és a modul és annak pontjainak kifejezetten megválaszolása. Ha az amodulot eltávolítják, vagy helyettesítik egy DIFL -DILTYPE moduljával, a processzor modulok I/O modul hibát jelölnek. helyesen működik.

Kimeneti áramkör tesztelés

A megfigyelt őrzött output moduleare kimeneti áramkörei automatikusan tesztelték a redundantoutput kapcsolóáramkörök hibáinak észlelésére a modul fedélzetén, valamint a kimeneti mező vezetékek és a loaddevices detektopen és rövid áramkörök detektopálásához.
