Meglévő gép vagy folyamatsor esetén kezdje a már telepített pontos katalógusszámmal. Ha rendelkezésre áll megfelelő készlet, a pontos modell cseréje elkerülheti a vezérlőgeneráció szükségtelen megváltoztatását. Ha az eredeti modell nem elérhető, vagy frissítést terveznek, egy másik vezérlő kiválasztása előtt át kell tekinteni a memória-, firmware-, szoftverváltozatokat, hálózati architektúrát, biztonsági, redundancia- és házkövetelményeket.
A teljes tartalmat is böngészhetiAllen-Bradley 1756 ControlLogix termékcsaláda kapcsolódó házhoz, I/O-hoz, kommunikációs, táp- és redundanciamodulokhoz.
Aktív modellek
Aktuális vezérlőkészlet cseréhez, bővítéshez, projektellátáshoz és üzemalkatrészekhez.
Megszűnt modellek
Régebbi katalógusszámok azokhoz a telepített rendszerekhez, ahol az eredeti hardver karbantartása előnyben részesítendő.
Pontos alkatrészillesztés
A katalógusszám, a sorozat és a firmware-követelmények a megrendelés visszaigazolása előtt ellenőrizhetők.
Raktárkészlet és szállítás
Az állapot, a rendelkezésre álló mennyiség és a szállítási idő a pontosan kért alkatrész ellenében kerül visszaigazolásra.
1756 Vezérlőcsaládok és vásárlási követelmények
| Család | Tipikus modellek | Fő vásárlási követelmény | Kiválasztás Fókusz |
|---|---|---|---|
| Logix5550 | 1756-L55M12, L55M13, L55M16, L55M22, L55M23, L55M24 | Pontos csere és örökölt tartalék készlet | Teljes katalógusszám, memória opció, sorozat és meglévő projekt |
| Logix5560 | 1756-L61, L62, L63, L63S, L63XT, L65 | Csere, MRO és telepített rendszer karbantartás | Memória, firmware, soros/hálózati függőségek és biztonság |
| Logix5570 | 1756-L71, L72, L73, L74, L75, L71S, L72S, L73S | Csere, bővítés, üzemalkatrészek és projekt ellátás | Memória, szabvány/biztonsági típus, hálózati modulok és firmware |
| Logix5580 | 1756-L81E, L82E, L83E, L84E, L85E és GuardLogix változatok | Újabb rendszerek, csere és nagy kapacitású hálózati vezérlés | Felhasználói memória, EtherNet/IP-eszközök száma, biztonság és projektrevízió |
Logix5570 ControlLogix és GuardLogix modellek
A szabványos 1756-L71–L75 vezérlők 2–32 MB felhasználói memóriát biztosítanak. Helyi USB programozási portot használnak, és külön ControlLogix kommunikációs modulokat igényelnek az EtherNet/IP hálózathoz. A GuardLogix L7xS modellek biztonsági funkciókat adnak hozzá, és hozzá kell igazítani a szükséges biztonsági architektúrához.
1756-L71S
GuardLogix 5570 biztonsági vezérlő
2 MB szabvány / 1 MB biztonsági memória
Ellenőrizze a 1756-L71S készletet
1756-L72S
GuardLogix 5570 biztonsági vezérlő
4 MB szabvány / 2 MB biztonsági memória
Ellenőrizze a 1756-L72S készletet
1756-L73S
GuardLogix 5570 biztonsági vezérlő
8 MB szabvány / 4 MB biztonsági memória
Ellenőrizze a 1756-L73S készletet| Modell | Felhasználói memória | Vezérlő típusa | Helyi kikötő | Hátlapi áram |
|---|---|---|---|---|

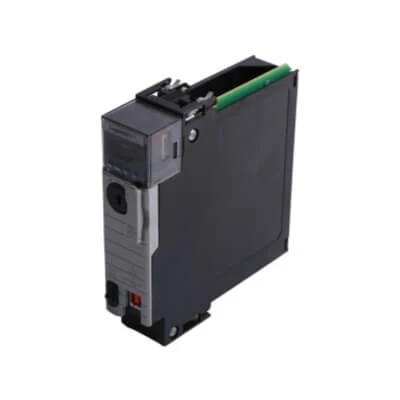

| 1756-L71 | 2 MB | Standard | USB | 800 mA @ 5,1 V / 5 mA @ 1,2 V |

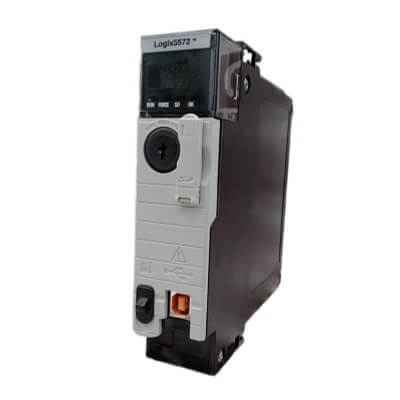

| 1756-L72 | 4 MB | Standard | USB | 800 mA @ 5,1 V / 5 mA @ 1,2 V |

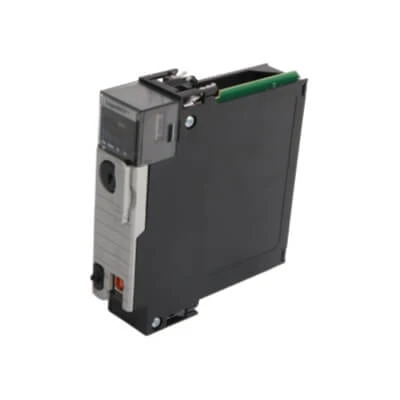

| 1756-L73 | 8 MB | Standard | USB | 800 mA @ 5,1 V / 5 mA @ 1,2 V |

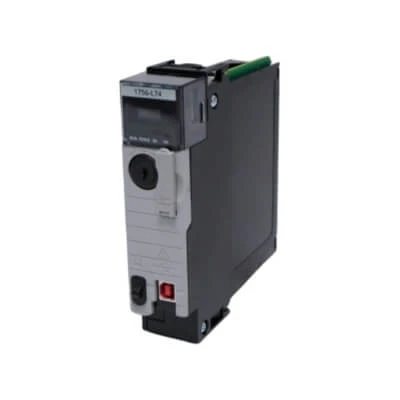

| 1756-L74 | 16 MB | Standard | USB | 800 mA @ 5,1 V / 5 mA @ 1,2 V |
| 1756-L75 | 32 MB | Standard | USB | 800 mA @ 5,1 V / 5 mA @ 1,2 V |
Logix5560 vezérlők telepített rendszerekhez
A Logix5560 vezérlők továbbra is fontos pótalkatrészek maradnak a nagy telepített ControlLogix bázishoz. Ha a cél egy meglévő rendszer visszaállítása, ugyanaz az L6 vezérlő beszerzése előnyösebb lehet, mint a projekt azonnali átalakítása egy másik generációra.
| Modell | Írja be | Felhasználói memória | Tipikus beszerzési felhasználás |
|---|---|---|---|
| 1756-L61 | Standard | 2 MB | Pontos csere/tartalék |
| 1756-L62 | Standard | 4 MB | Pontos csere/tartalék |
| 1756-L63 | Standard | 8 MB | Telepített rendszer karbantartása |
| 1756-L63XT | Meghosszabbított hőmérséklet | 8 MB | Csere, ahol XT hardver van megadva |
| 1756-L63S | GuardLogix | 8 MB szabvány + biztonsági memória | Biztonsági rendszer csere |
| 1756-L65 | Standard | 32 MB | Nagy memóriájú L6 csere |
Logix5550 vezérlők – megszűnt, de még mindig szükséges
A Logix5550 vezérlők már nem jelenlegi gyártású processzorok, de sok továbbra is működő ControlLogix rendszerekben marad. Karbantartási és pótalkatrész-igény esetén nem csak az a helyes beszerzési kérdés, hogy a modell megszűnt-e, hanem az, hogy a megfelelő készlet rendelkezésre áll-e a kívánt katalógusszámban és állapotban.
1756-L55M24
Logix5550 / Logix5555 generáció
Megszűnt vezérlő leltár
Ellenőrizze a 1756-L55M24 készletet
1756-L55M23
Logix5550 / Logix5555 generáció
Telepített rendszer cseréjéhez
Ellenőrizze a 1756-L55M23 készletet
1756-L55M16
Logix5550 vezérlő
Legacy ControlLogix tartalék készlet
Ellenőrizze a 1756-L55M16 készletet
Logix5580 vezérlők és GuardLogix 5580
A szabványos Logix5580 vezérlők nagyobb felhasználói memória opciókat kombinálnak egy beágyazott 1 Gb-os EtherNet/IP porttal. A szabványos L81E és L85E modellek 3 MB és 40 MB közötti felhasználói memóriával rendelkeznek, és támogatják a különböző közzétett EtherNet/IP eszközkorlátokat.
| Modell | Felhasználói memória | EtherNet/IP-eszközök | Beágyazott hálózati port |
|---|---|---|---|
| 1756-L81E | 3 MB | 100 | 1 Gb Ethernet |
| 1756-L82E | 5 MB | 175 | 1 Gb Ethernet |
| 1756-L83E | 10 MB | 250 | 1 Gb Ethernet |
| 1756-L84E | 20 MB | 250 | 1 Gb Ethernet |
| 1756-L85E | 40 MB | 300 | 1 Gb Ethernet |
1756-L83E
ControlLogix 5580 szabványos vezérlő
10 MB felhasználói memória / 250 EtherNet/IP eszköz
Ellenőrizze a 1756-L83E készletet
Pontos csere vs. vezérlő áttelepítése
Pontos modell csere
MRO, meghibásodás vagy üzemtartalék igények esetén általában a telepített katalógusszám egyeztetése az első út, amelyet ellenőrizni kell.
- Pontos katalógusszám
- Szükséges sorozat, ahol alkalmazható
- Firmware követelmény adott esetben
- Normál vagy GuardLogix típusú
- Állapot és mennyiség
- Rendeltetési hely és szükséges szállítási dátum
Migráció vagy frissítés
Az áttelepítést felül kell vizsgálni, ha az eredeti vezérlő nem szerezhető be, vagy az üzem szándékosan egy újabb vezérlési architektúrára költözik.
- Felhasználói memória és projekt mérete
- RSLogix 5000 / Studio 5000 változat
- Kommunikációs modulok és hálózati topológia
- Mozgáskonfiguráció
- Biztonsági követelmények
- Redundancia és alváz teljesítményigény
Ugyanaz a vezérlő már telepítve van?
Küldje el a teljes katalógusszámot, a sorozatot, a firmware-igényt és a mennyiséget. Először ellenőrizzük a megfelelő készletet.
Kommunikáció, I/O, ház és redundancia a vezérlő körül
Az 1756-os vezérlő csak egy része a ControlLogix háznak. A pontos csere és frissítés gyakran a kommunikációs moduloktól, az I/O-tól, a háztól, a tápegységtől és a redundancia hardverétől is függ. A termékkapcsolatok láthatóvá tétele segít a vásárlóknak a teljes telepített konfiguráció ellenőrzésében, ahelyett, hogy egyedül a CPU-t választanák.
ControlLogix rendszerintegráció
A vezérlő helyi és elosztott I/O-val, kommunikációs modulokkal, HMI/SCADA rendszerekkel, mozgástechnikai berendezésekkel és redundancia hardverekkel működik. A pontos architektúra a vezérlőgenerációtól és a telepített rendszertől függően változik.
Firmware, memóriamegőrzés és kompatibilitás
A firmware-kompatibilitást a pontos vezérlőmodell, hardververzió és projektszoftver verzió alapján kell ellenőrizni. Nincs egyetlen firmware-szabály, amely biztonságosan alkalmazható minden 1756-os vezérlőgenerációra.
A Logix5570 vezérlők Secure Digital nem felejtő memóriát és kondenzátor alapú energiatárolót használnak. A korábbi ControlLogix generációk a pontos modelltől függően lítium akkumulátorokat használhatnak. A Logix5580 vezérlők Secure Digital nem felejtő memóriát és beágyazott, tárolt energia hardvert is használnak.
A pontos cserekérelem érdekében küldje el a firmware-verziót, amikor az számít a telepített projektnek. Generációváltáshoz az új CPU kiválasztása előtt tekintse át a projektátalakítást, a kommunikációs modulokat, az I/O-t, a mozgást, a biztonságot és a redundancia konfigurációját.
A gyártó életciklusának állapota és a PLC vezető készlete
A Rockwell Automation életciklus állapota azonosítja a gyártó aktuális pozícióját a katalógusszámhoz. Ez önmagában nem mondja meg a karbantartást vásárlónak, hogy rendelkezésre áll-e még cserekészlet.
| A termék helyzete | Mit jelent a beszerzés szempontjából |
|---|---|
| Aktív | Erősítse meg a pontos cikkszámot, elérhető állapotot, mennyiséget és szállítási igényt. |
| Aktív Érett | A pontos modellcsere megfelelő maradhat a telepített ControlLogix rendszerhez. |
| Életvége / Megszűnt | Ellenőrizze a rendelkezésre álló új vagy többletkészletet, mielőtt eldönti, hogy szükséges-e az áttelepítés. |
| Pontos modell nem elérhető | Tekintse át az alternatívákat a meglévő program, firmware, kommunikáció, I/O, biztonsági és redundancia információk használatával. |
Mit kell küldeni egy pontos 1756-os vezérlő árajánlatért
- Katalógusszám:a teljes 1756-os cikkszámot a termék címkéjén.
- Mennyiség:az azonnali használatra szükséges egységek vagy a növényi tartalék készlet.
- Sorozat:adja meg a szükséges sorozatot, ha a projekt attól függ.
- Firmware:tartalmazza a telepített változatot, ha egyezésre van szükség.
- Állapot:közölni kell minden új, többlet- vagy csomagolási követelményt.
- Biztonság:azonosítani a GuardLogix és a biztonsági partner követelményeit.
- Rendeltetési hely:adja meg a célországot és a szükséges szállítási dátumot.
- Migráció:ha frissít, vegye be a meglévő alvázat és kommunikációs modulokat.
Küldje el 1756-os cikkszámát
Pontos katalógusszámmal tudjuk ellenőrizni az aktív, kiforrott és megszűnt ControlLogix készleteket.
Gyakran Ismételt Kérdések
Igen. Leltárunk 1756-os megszűnt katalógusszámokat tartalmaz, amelyek üzemfenntartásra, tartalék készletre és pontos modellcserére szolgálnak. Az elérhetőség a cikkszámtól, a sorozattól, az állapottól és a mennyiségtől függően változik, ezért küldje el a teljes katalógusszámot az aktuális készlet ellenőrzéséhez.
Nem feltétlenül. Ha ugyanaz a katalógusszám elérhető, és az a célja, hogy visszaállítsa vagy fenntartsa a meglévő rendszert, megfontolható a pontos modell cseréje a vezérlőgenerációs migráció előtt.
Küldje el a teljes katalógusszámot, a mennyiséget és a célországot. Ha egy adott sorozat- vagy firmware-revízióra van szükség, adja meg a kérdőívben. A meglévő vezérlőcímkéről készült világos fénykép szintén segíthet a kívánt hardver megerősítésében.
Az 1756-L71 egy szabványos Logix5570 vezérlő. Az 1756-L71S egy GuardLogix biztonsági vezérlő. Nem helyettesíthetők egymással a biztonsági architektúra, a partnermodul, a firmware és a projektkonfiguráció ellenőrzése nélkül.
A szabványos 1756-L71–L75 vezérlők rendelkeznek helyi USB programozási porttal, de nincs beágyazott Ethernet hálózati porttal. Az EtherNet/IP kommunikációt egy kompatibilis ControlLogix kommunikációs modul, például az 1756-EN2TR biztosítja. A szabványos Logix5580 L8xE vezérlők beágyazott 1 Gb Ethernet portot tartalmaznak.
Nem. Az akkumulátor és a memóriamegőrző hardver a vezérlőgenerációtól és a katalógusszámtól függően változik. A Logix5570 kondenzátor alapú energiatárolót használ Secure Digital nem felejtő memóriával. A korábbi generációk használhatnak lítium akkumulátorokat, ezért csereakkumulátor rendelése előtt ellenőrizni kell a pontos vezérlőt.
Ez a vezérlőtől és a telepített projekttől függ. Ha a firmware-egyeztetés fontos a karbantartási stratégiához, küldje el a meglévő verziót az ajánlatkéréssel együtt. A generációváltáshoz a projekt szoftverét és rendszerarchitektúráját is felül kell vizsgálni.
Konkrét 1756-os vezérlőt keres?
Küldje el a katalógusszámot, a sorozat- vagy firmware-igényt, a mennyiséget és a célországot. Ellenőrizzük a pontos alkatrészt és a rendelkezésre álló készletet.
```
