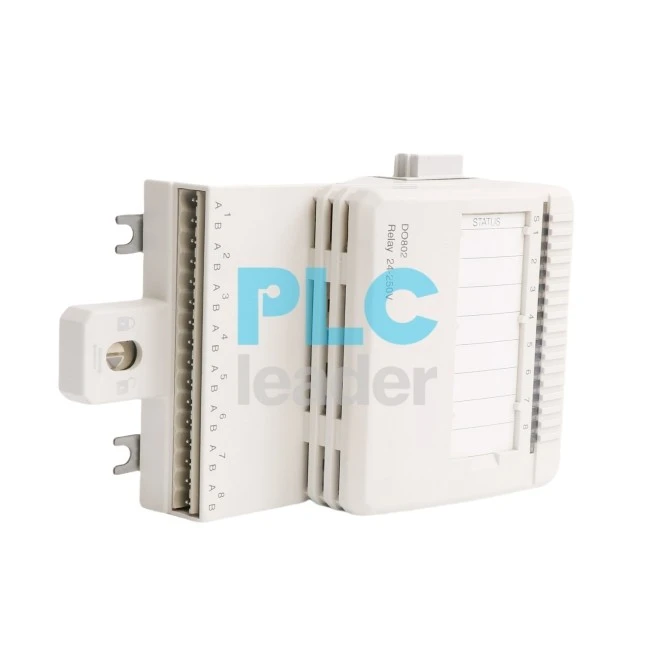

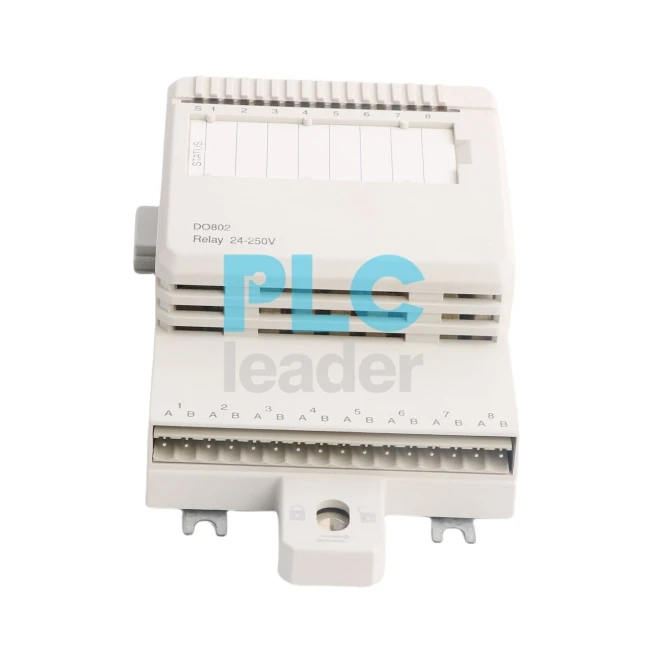

ADo 802 3 BSE022364R1egy 8 csatornás 110 V DC/250 V AC relé (NO) kimeneti modul az S800 I/O -hoz. A maximális feszültségtartomány 250 V, és a maximális folyamatos kimeneti áram 2 A. Az összes kimenetet külön -külön elkülönítik. Mindegyik kimeneti csatorna optikai izolációs gátból, kimeneti állapotjelző LED -ből, relé illesztőprogramból, relé és EMC védelmi alkatrészekből áll.
A relé tápfeszültség -felügyelete, amely a ModuleBus -on elosztott 24 V -ből származik, csatornajel -hibát és egy modul figyelmeztető jelet ad, ha a feszültség eltűnik. A hibajel és a figyelmeztető jel a modulebuson keresztül olvasható. Ez a felügyelet engedélyezhető/letiltható egy paraméterrel.
Alkalmazások
AABB DO 802 3 BSE022364R1A modult az iparágakban használják különféle típusú berendezések és rendszerek ellenőrzésére. A kulcsfontosságú alkalmazások a következők:
Gyártási automatizálás: A gyártóvezetékekben a gépeket, a hajtóműveket és az egyéb eszközöket vezérli.
Teljesítmény és energia: Interfészek az erőművekben lévő berendezésekkel a feladatok ellenőrzéséhez és vezérléséhez.
Olaj és gáz: A finomítók és a fúrási műveletek folyamatvezérlő rendszereiben használják.
Vízkezelés: megkönnyíti a szivattyúk, szelepek és érzékelők automatizálását a vízkezelő létesítményekben.
Épület -automatizálás: A világítást, a HVAC rendszereket és más épület -automatizálási alkatrészeket kezeli.
Részletes adatok
|
Elkülönítés |
Külön-külön izolált, csatornán és az áramkörhez közönséges |
|
Maximális terepi kábel hossza |
600 méter (600 yard) |
|
Névleges szigetelési feszültség |
250 V |
|
Dielektromos tesztfeszültség |
2000 V a.c. |
|
Energiaeloszlás |
Tip. 2,2 W |
|
Jelenlegi fogyasztás +5 v modulebus |
70 MA |
|
Jelenlegi fogyasztás +24 v modulebus |
80 mA |
|
Jelenlegi fogyasztás +24 V külső |
0 |
|
Támogatott huzalméret |
Szilárd: 0. 05-2. 5 mm², 30-12 AWG |
|
Rekedt: 0. 05-1. 5 mm², 30-12 AWG |
|
|
Ajánlott nyomaték: 0. 5-0. 6 nm |
|
|
Sztrippelési hossz {{0}}. 5mm, 0. 24-0. 30 hüvelyk |
Gyakran feltett kérdések (GYIK)
1. Mi a maximális áramkapacitás aDO802modul?
Minden kimeneti csatorna legfeljebb 0. 5 A. -t képes kezelni.
2. aDO802A harmadik fél rendszerekkel kompatibilis modul?
Míg elsősorban az ABB AC800M vezérlőinek tervezték, a konfigurációtól és a kompatibilitástól függően integrálódhat más rendszerekbe.
3. Hogyan védi a modul a feszültség túlfeszültségeitől?
A DO802 elektromosan elkülönített kimeneteket tartalmaz, amelyek megvédik a modult és a csatlakoztatott eszközöket a feszültség -túlfeszültségektől és az interferenciától.
4. Működhet -e a modul kültéri környezetben?
A DO802 -t ipari környezetre tervezték. Ha szabadban használják, akkor az időjárásálló szekrényben kell elhelyezni.
5. Biztosít -e a modul diagnosztikai képességeket?
Igen, a DO802 integrált diagnosztikát tartalmaz a kimeneti csatorna hibáinak észlelésére.
Kulcsszavak:DO802; 3BSE022364R1; ABB DO 802 3 BSE022364R1; DO802 PDF;
